Краш-тест для скалы: как испытывают и сертифицируют противокамнепадные барьеры в России и мире

Проектирование и монтаж систем инженерной защиты от камнепадов — сфера, где цена ошибки измеряется не только финансовыми потерями, но и человеческими жизнями. Именно поэтому производство динамических противокамнепадных барьеров строго регламентировано. Заказчик должен быть уверен, что конструкция, заявленная на энергоемкость в 3000 кДж, действительно остановит летящий многотонный валун, а не сложится под его весом.

Для обеспечения этого уровня надежности ответственные производители и проектировщики опираются на строгие международные регламенты и национальную систему стандартов. Рассмотрим ключевые нормативные документы, определяющие правила игры на рынке геотехники.

Европейский золотой стандарт: EAD 340059-00-0106 (ранее ETAG 027)

Исторически законодателями мод в защите от камнепадов были альпийские страны (Швейцария, Австрия, Италия). Их колоссальный опыт лег в основу самого известного в мире руководства — ETAG 027, которое сегодня заменено актуализированным европейским оценочным документом EAD 340059-00-0106.

Этот стандарт устанавливает беспрецедентно жесткие правила сертификации. Чтобы барьер получил маркировку CE, он должен пройти натурные испытания (краш-тесты) в масштабе 1:1 на специальном полигоне. Стандарт оценивает два ключевых параметра:

SEL (Service Energy Level — Функциональный уровень энергии): Барьер подвергается двум последовательным ударам без ремонта между ними. Он должен остановить камень и сохранить свою высоту и функциональность.

MEL (Maximum Energy Level — Максимальный уровень энергии): Одинарный удар колоссальной силы. Барьер может получить серьезные пластические деформации, элементы могут быть разрушены, но главное условие — валун не должен пробить сеть и коснуться земли за улавливающей системой.

Швейцарские директивы FOEN

Федеральное ведомство по охране окружающей среды Швейцарии (FOEN/BAFU) имеет собственную, одну из старейших в мире директив по утверждению защитных сооружений от камнепадов. Швейцарские нормы во многом перекликаются с европейским EAD, но часто предъявляют еще более суровые требования к коррозионной стойкости элементов и поведению барьера в условиях экстремальных снеговых нагрузок, что крайне актуально для высокогорных перевалов.

Российская нормативная база: проектирование, ТУ и натурные тесты

В Российской Федерации на данный момент нет единого национального ГОСТа, который бы полностью копировал европейскую систему и обязывал проводить государственную сертификацию барьеров через краш-тесты всей сборки. По этой причине нормативный подход в нашей стране является комплексным и строится на трех китах:

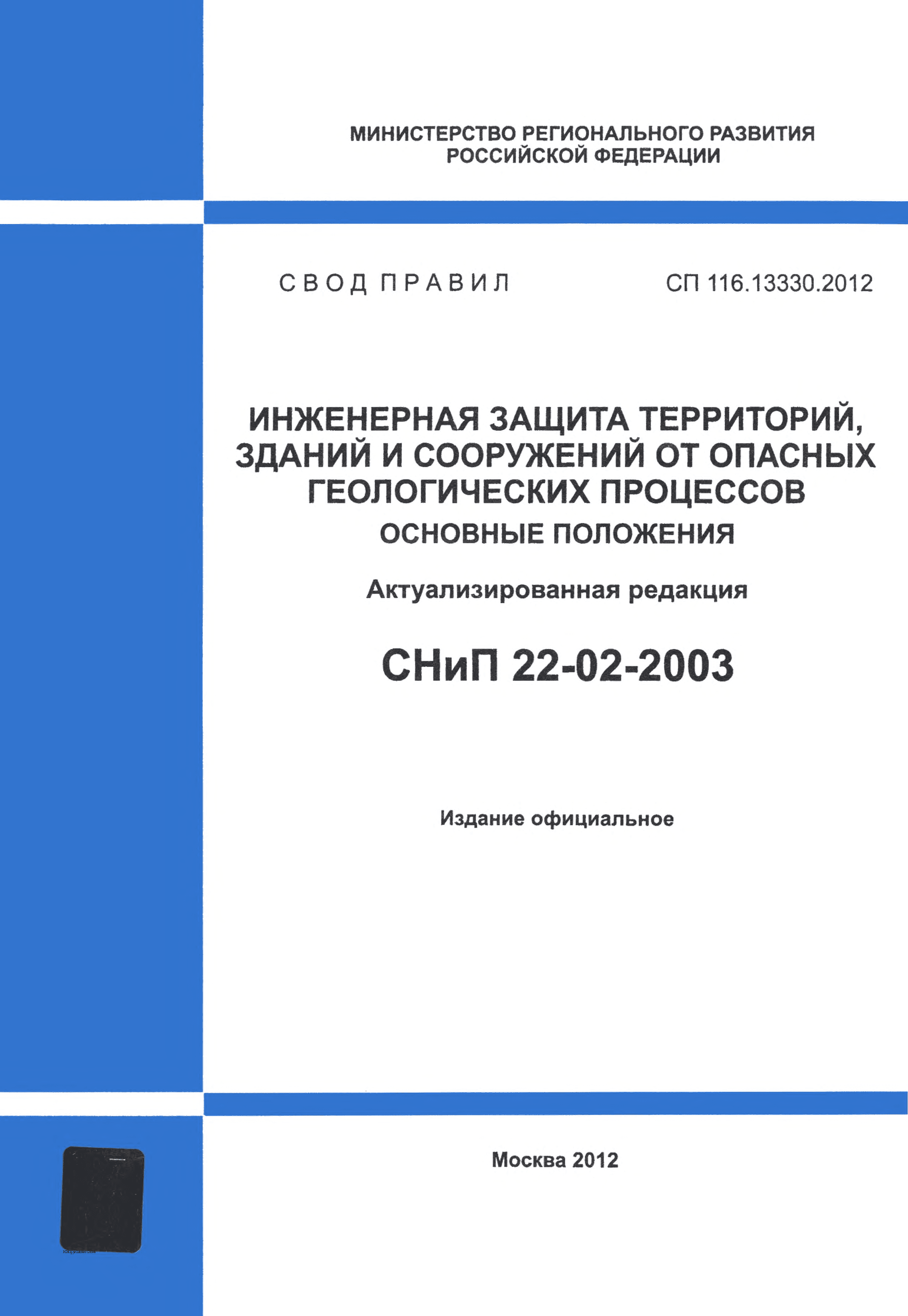

СП 116.13330.2012 («Инженерная защита территорий, зданий и сооружений от опасных геологических процессов»): Это главный Свод Правил для проектировщиков. Документ жестко регламентирует правила расчета траекторий, определение кинетической энергии летящего блока, высоты его отскока и обоснование выбора пассивной защиты.

Заводские Технические условия (ТУ): Качество и несущая способность самих барьеров и высокопрочных сетей (таких как системы 2Д-Гео) гарантируются строгими ТУ предприятий-изготовителей. При их разработке производители опираются на фундаментальные смежные стандарты: ГОСТы на стальную проволоку, несущие канаты, анкерные тяги и антикоррозийную защиту.

Полигонные испытания и ведомственные методики: Ведущие отечественные разработчики систем защиты проводят собственные натурные испытания на полигонах — со сбросом эталонных бетонных блоков на смонтированный барьер для подтверждения его энергоемкости. Кроме того, в дорожной сфере активно применяются профильные ведомственные стандарты, такие как ОДМ 218.6.031–2018 от Росавтодора.

Вывод

Наличие подтвержденных характеристик барьера — это не просто бюрократическая формальность, а гарантия того, что система выдержит колоссальный динамический удар. В российских реалиях применение решений, изготовленных по строгим ТУ, рассчитанных в строгом соответствии с СП 116.13330 и проверенных реальными натурными испытаниями, позволяет промышленным и транспортным предприятиям застраховать себя от катастрофических рисков на десятилетия вперед.
