Противокамнепадная завеса

1. Применима на скальных склонах любой крутизны независимо от физико-механических свойств грунтов.
2. Удобный и быстрый монтаж: не требуется длительного перекрытия автомобильных и железных дорог, примыкающих к склону.
3. Конструкция противокамнепадной завесы не требует обслуживания.
4. Ощутимая экономия: широкий выбор сетей позволит подобрать экономически эффективную конфигурацию проекта.
5. Возможность расчетов и проектирования конструкции, учета дополнительных нагрузок и внешних факторов.
6. Отсутствие слабых мест в конструкции.
7. Все материалы сделаны в России.

Защита от камнепада на скальных склонах

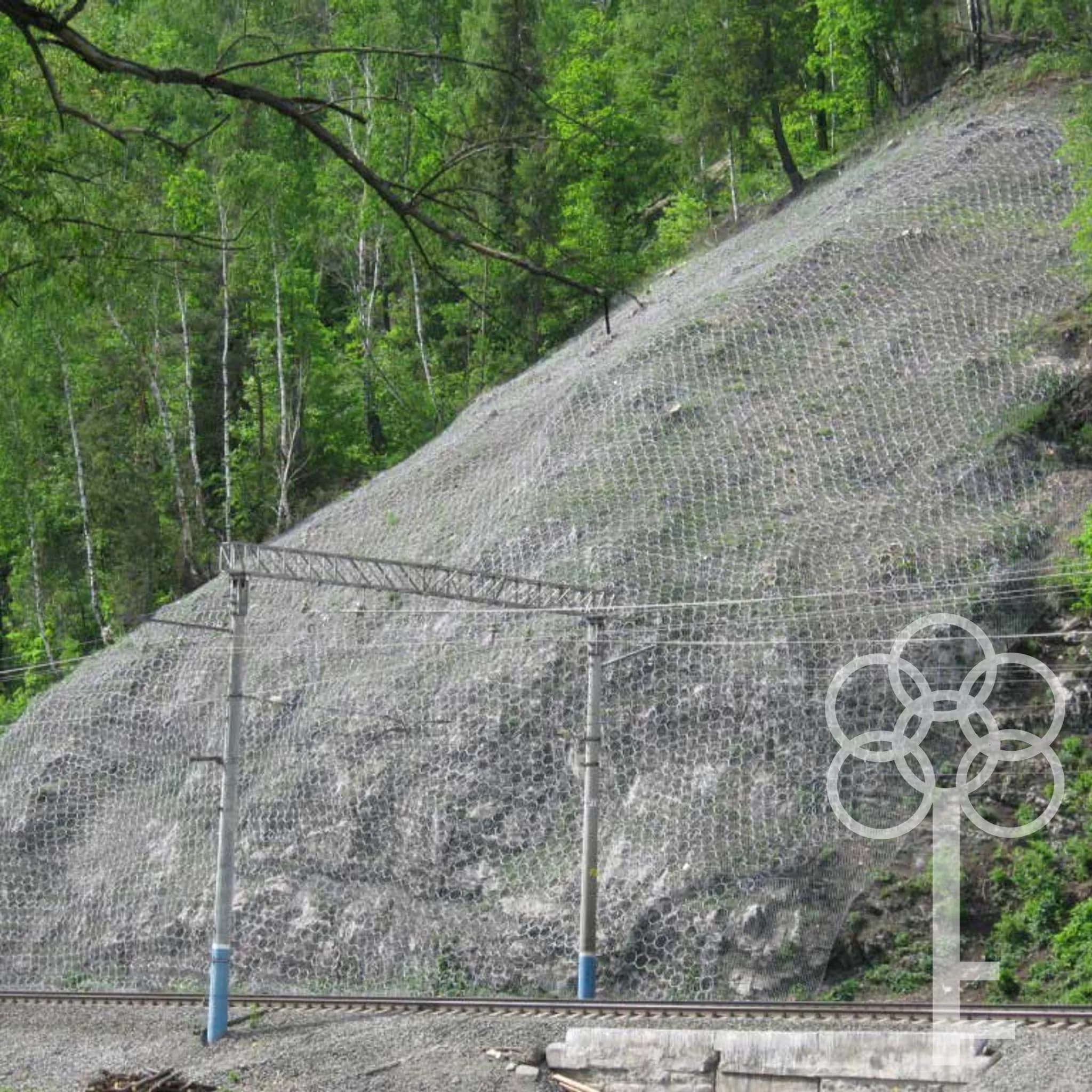

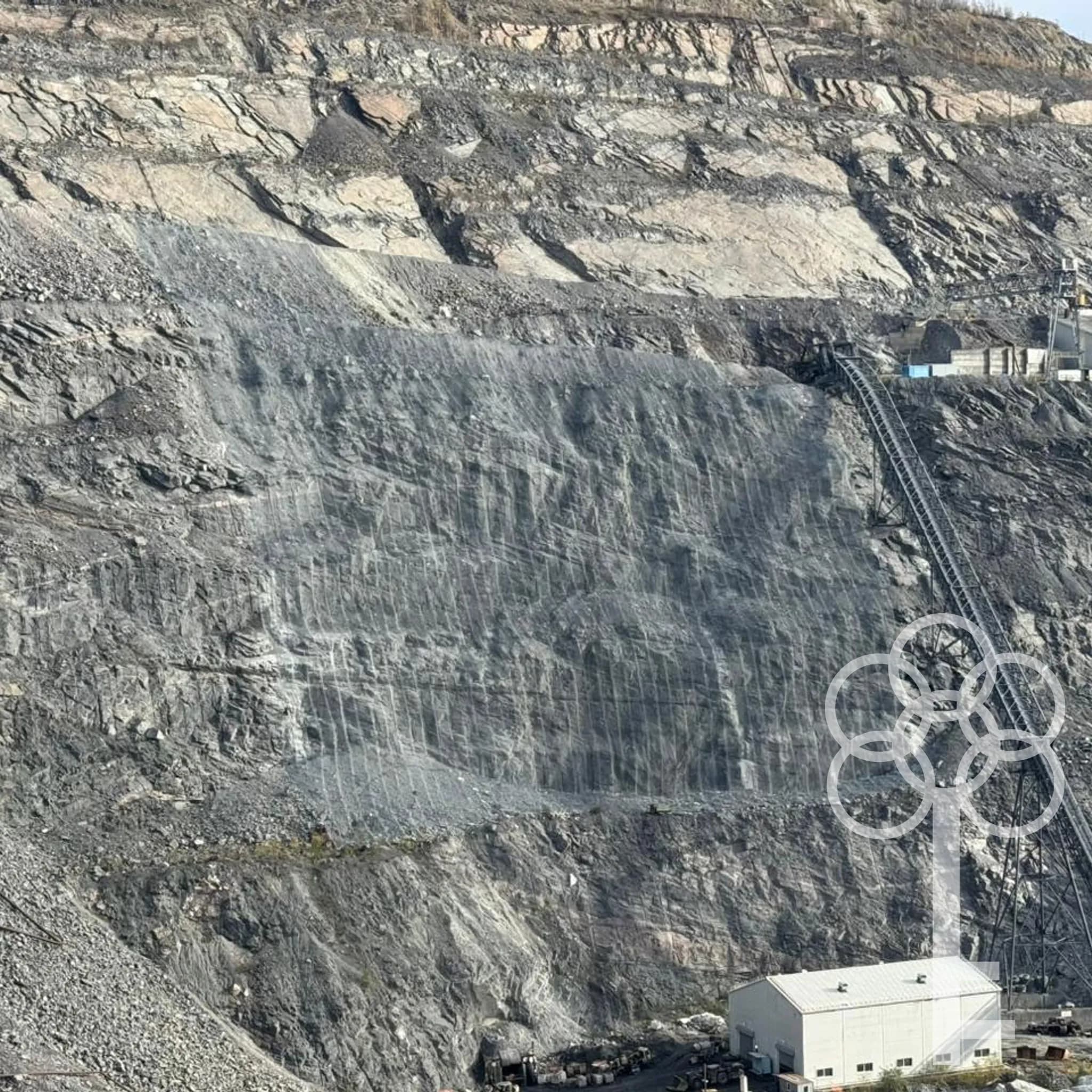

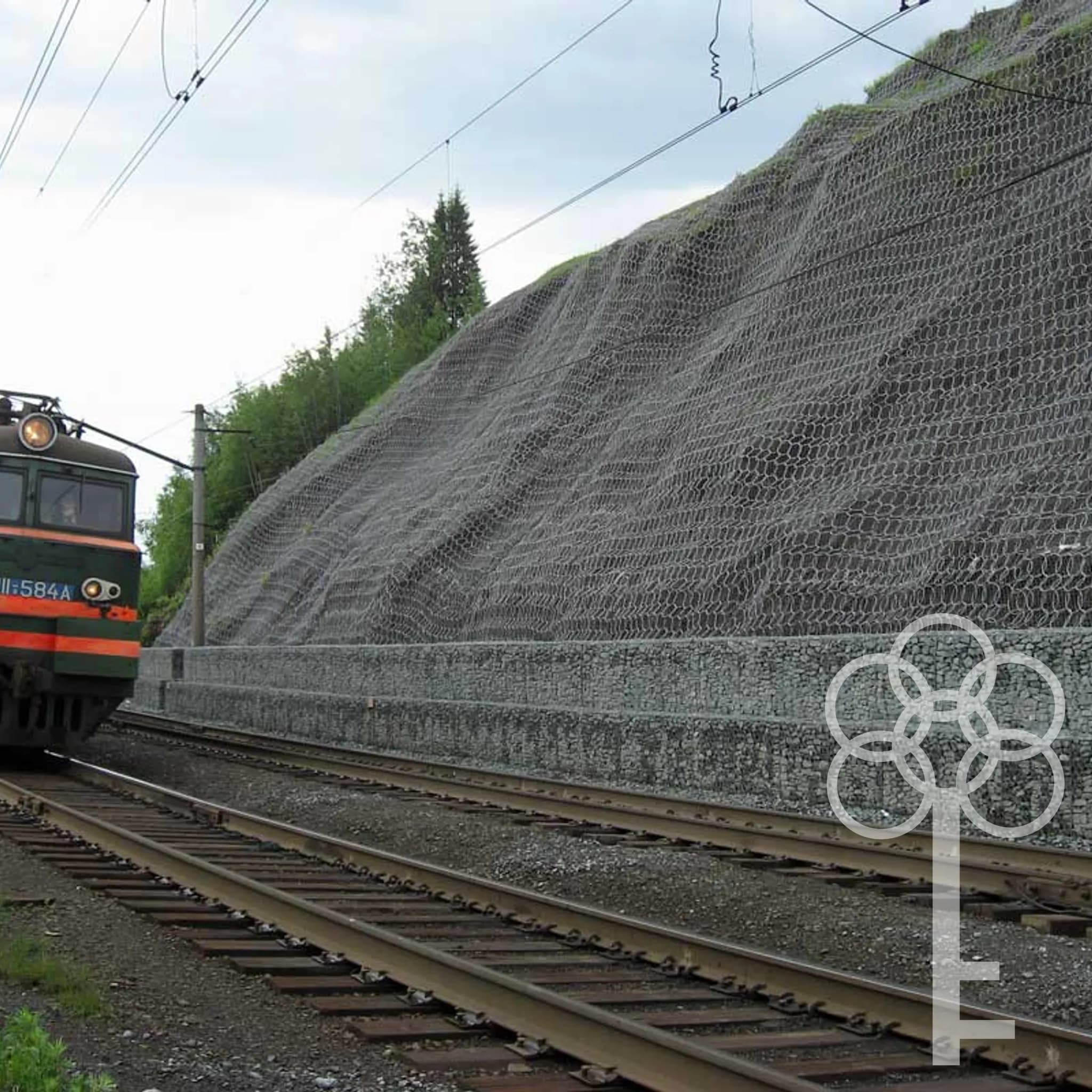

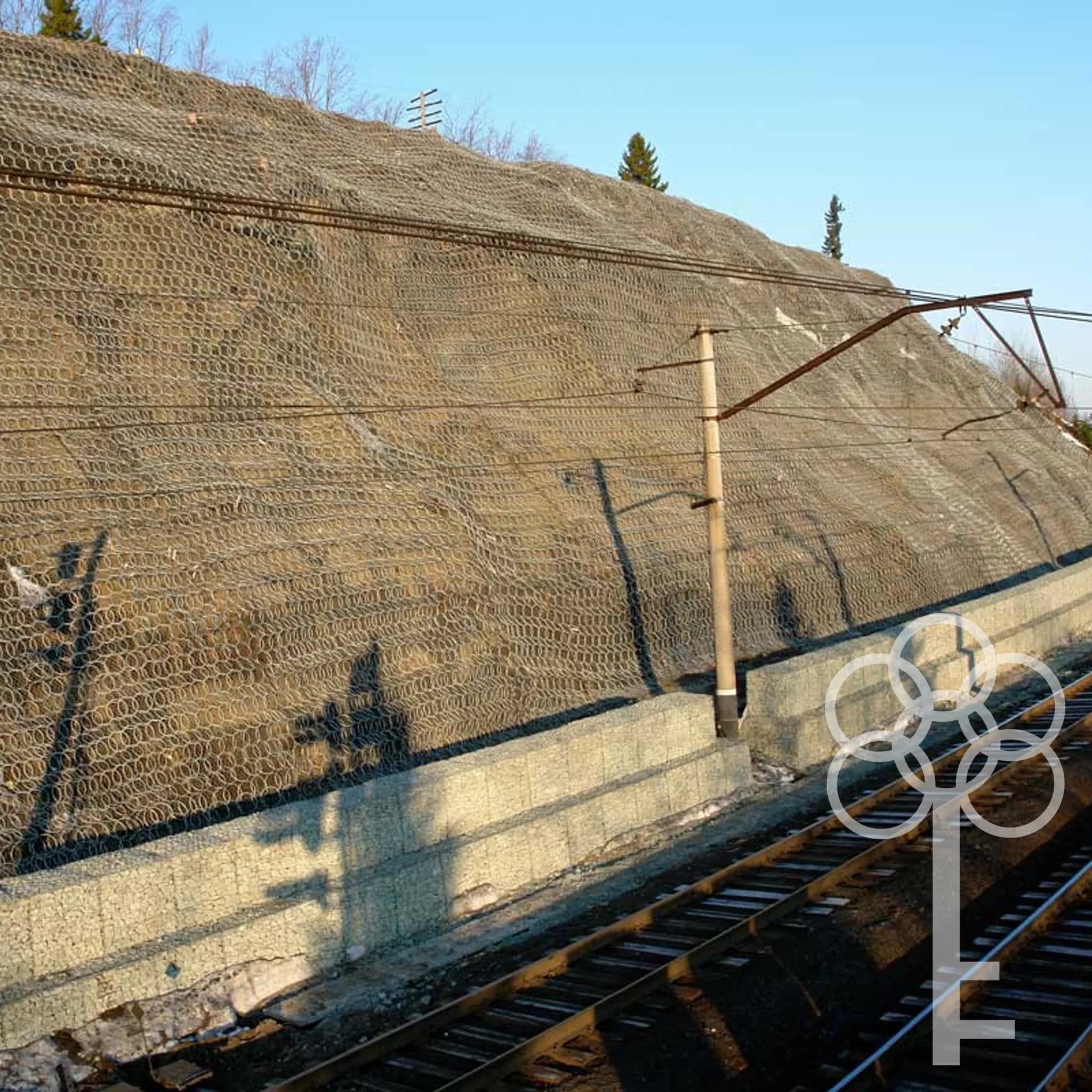

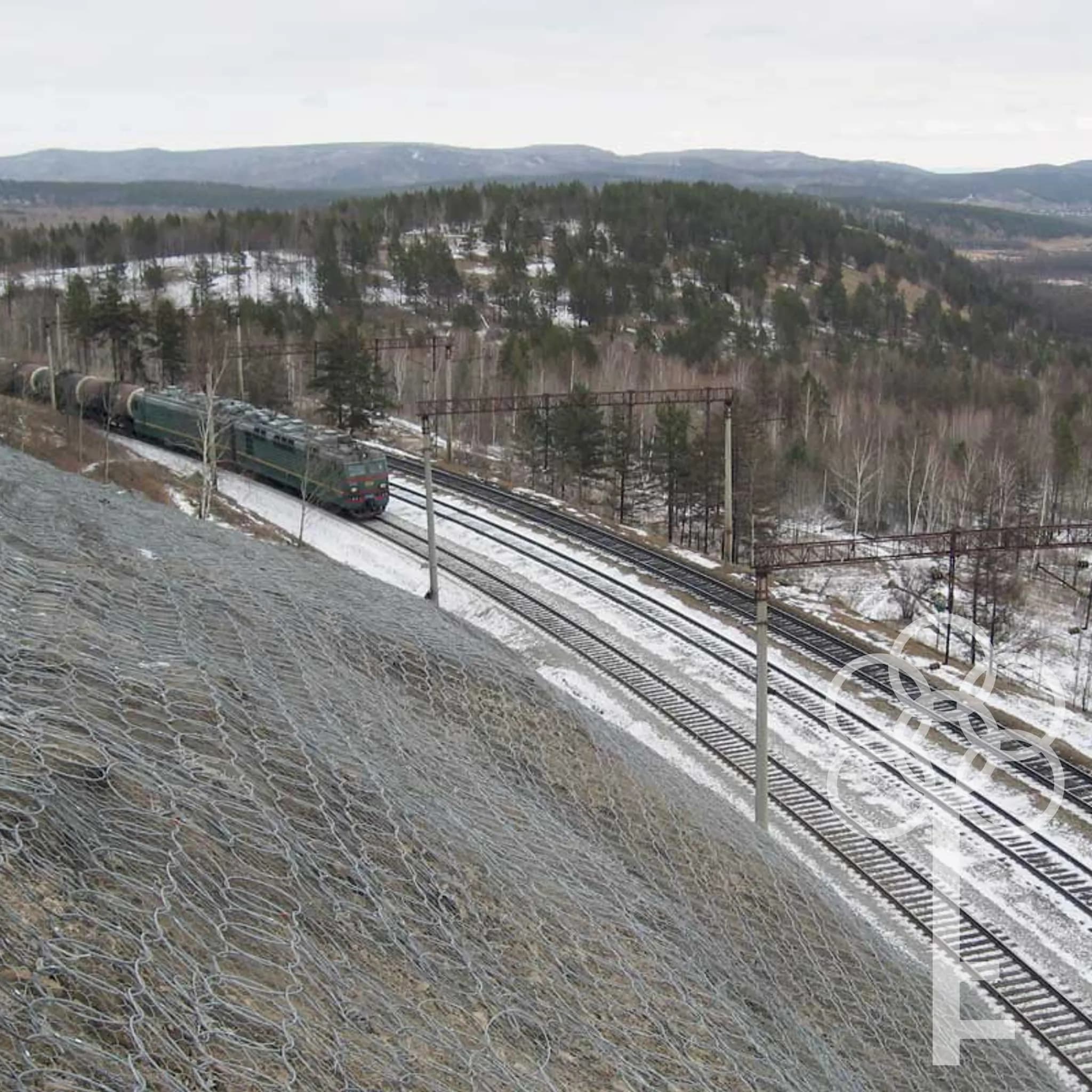

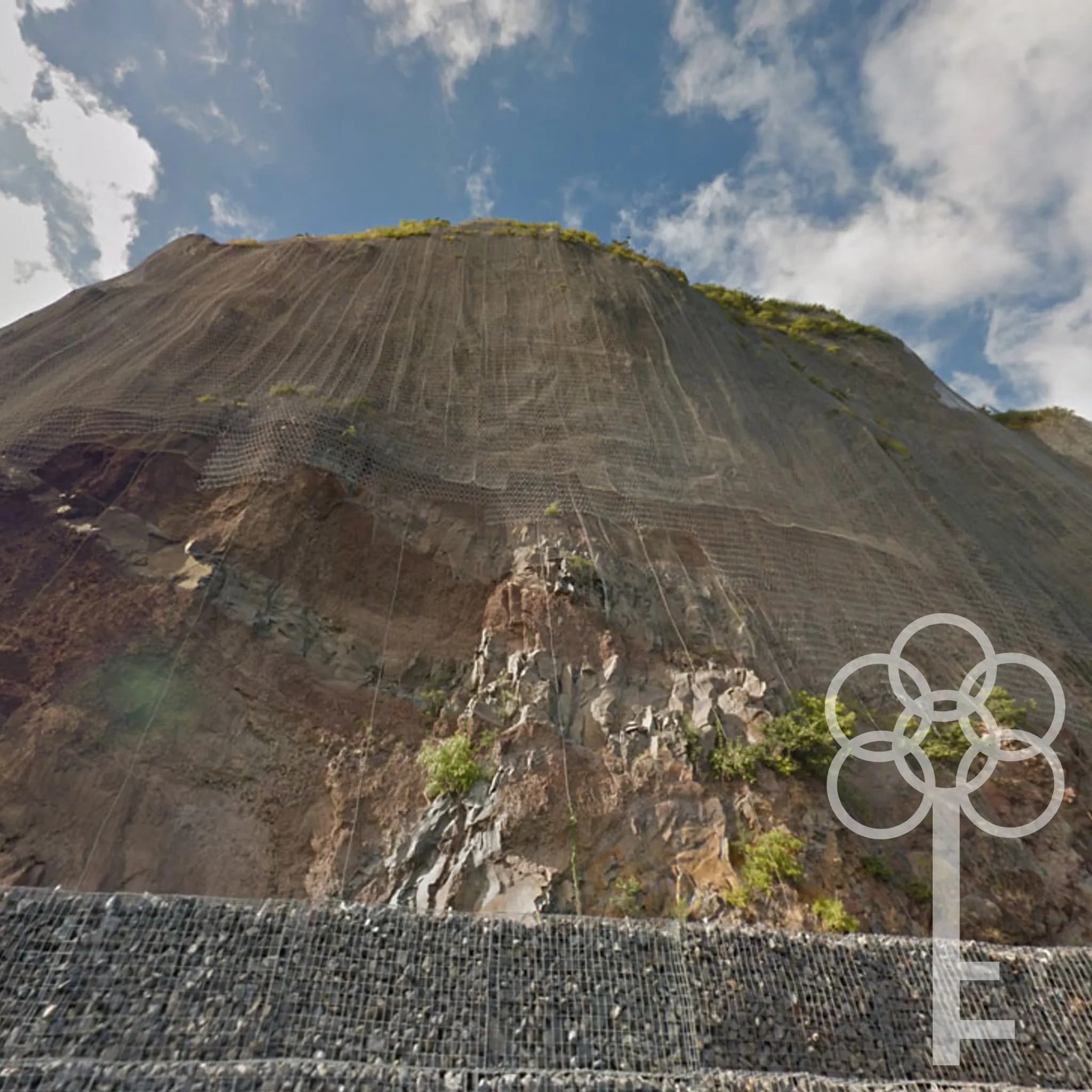

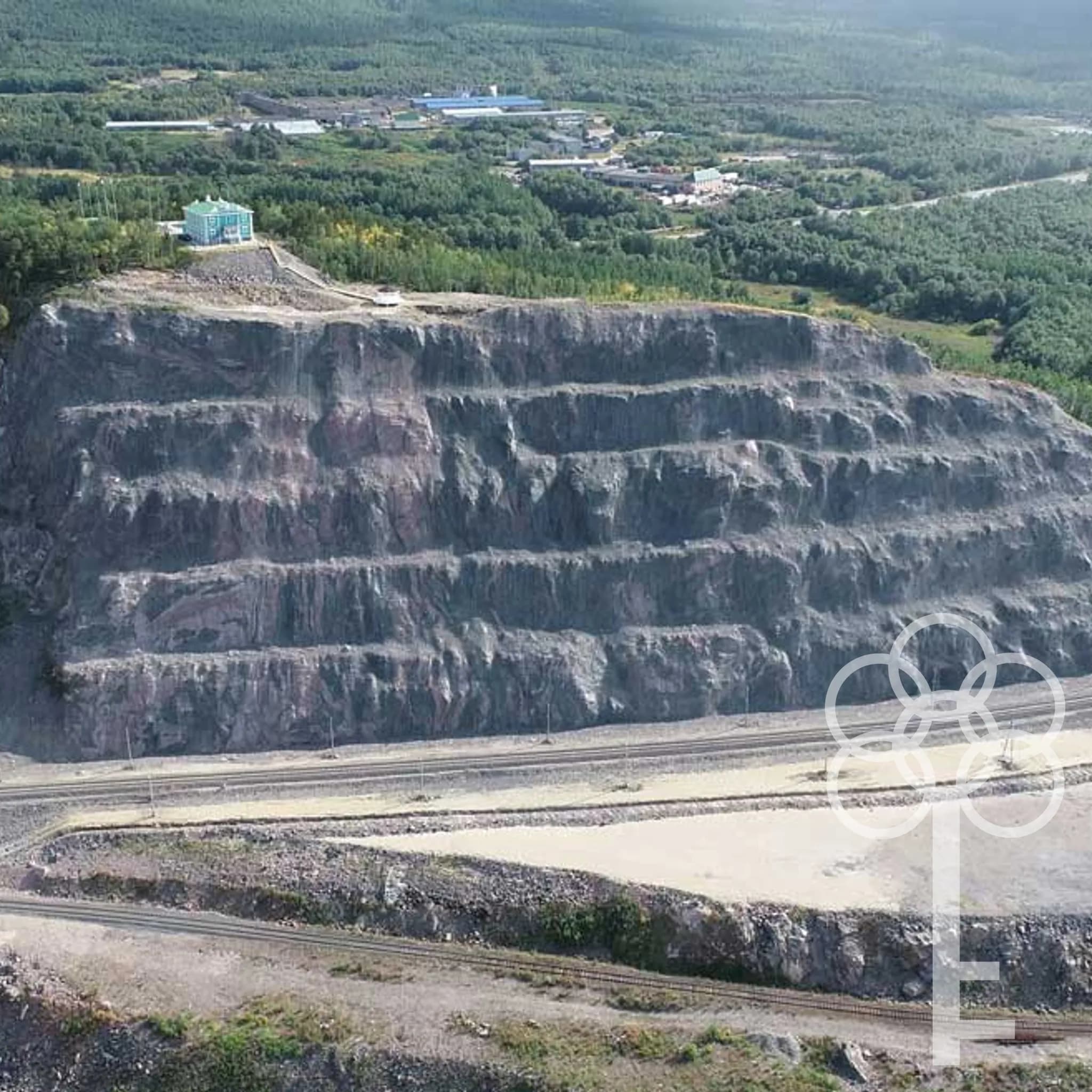

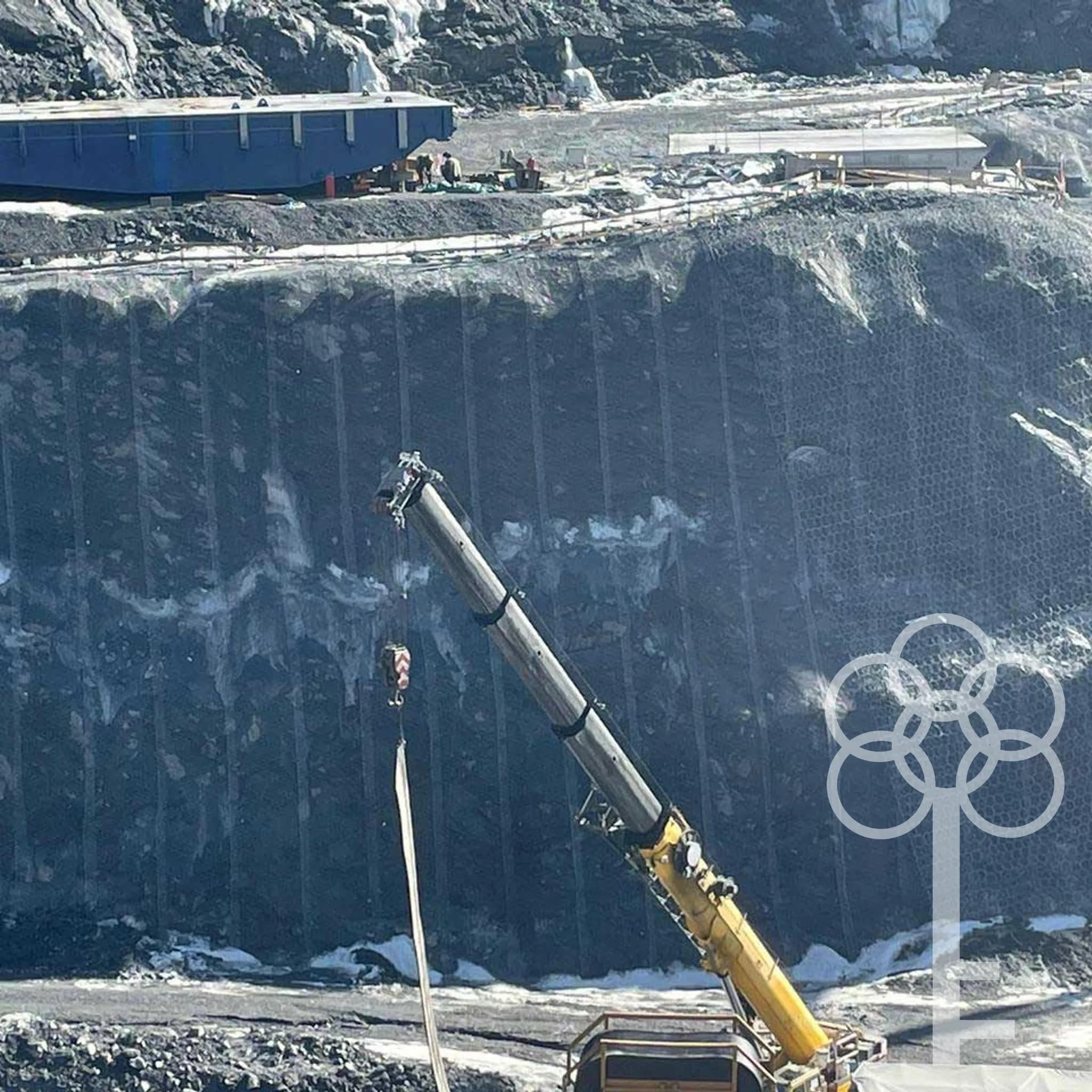

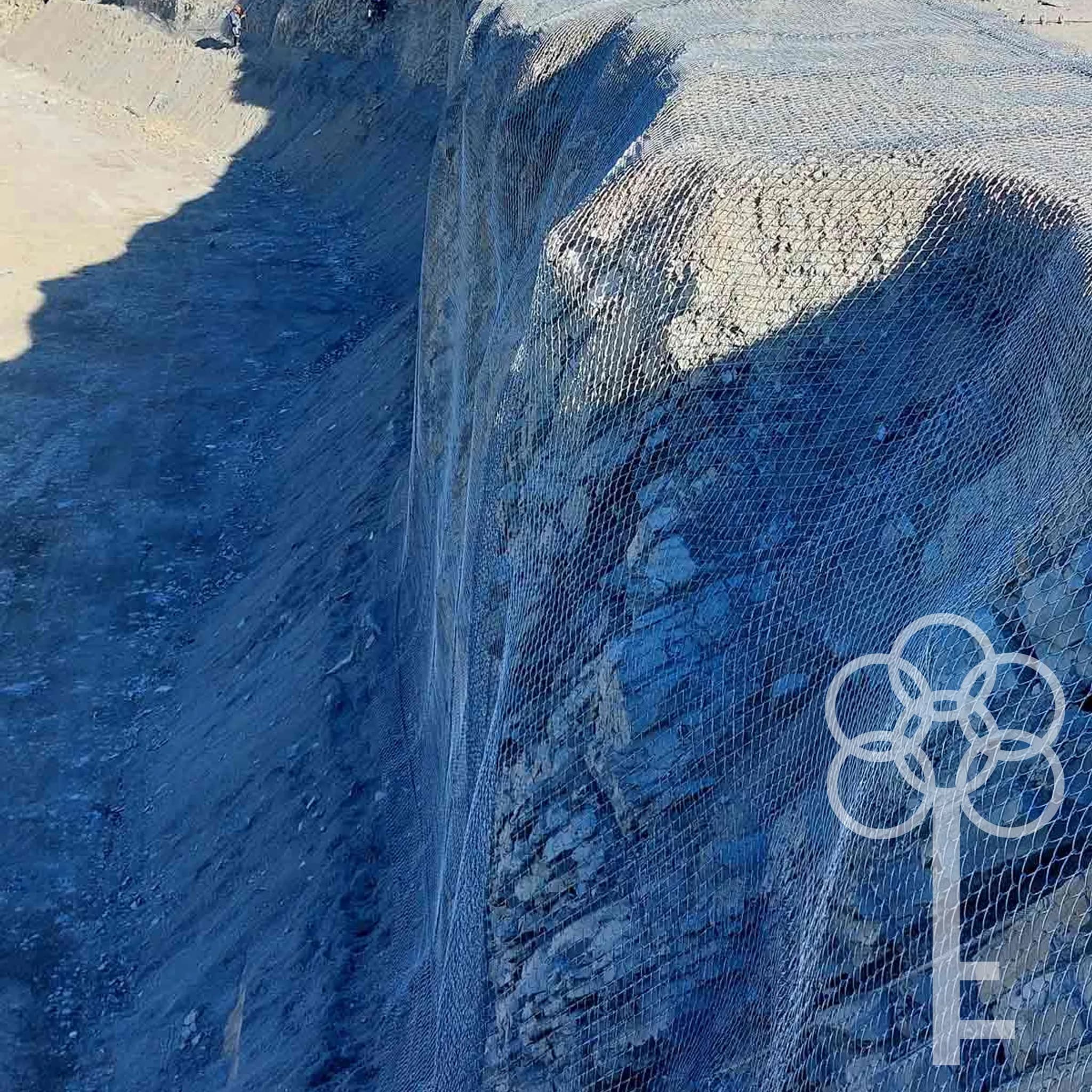

Завеса из кольчужной сети производства Геобарьер является наиболее простым и эффективным решением по противокамнепадной защите территории прилегающей к склонам сложенным скальным крупно- и мелко-обломочным материалом.

Основная функция такой завесы заключается в контролируемом спуске скальных блоков путем ограничения траектории их падения поверхностями склона и завесы из кольчужной сети. При этом кинетическая энергия удара скальных блоков снижается.

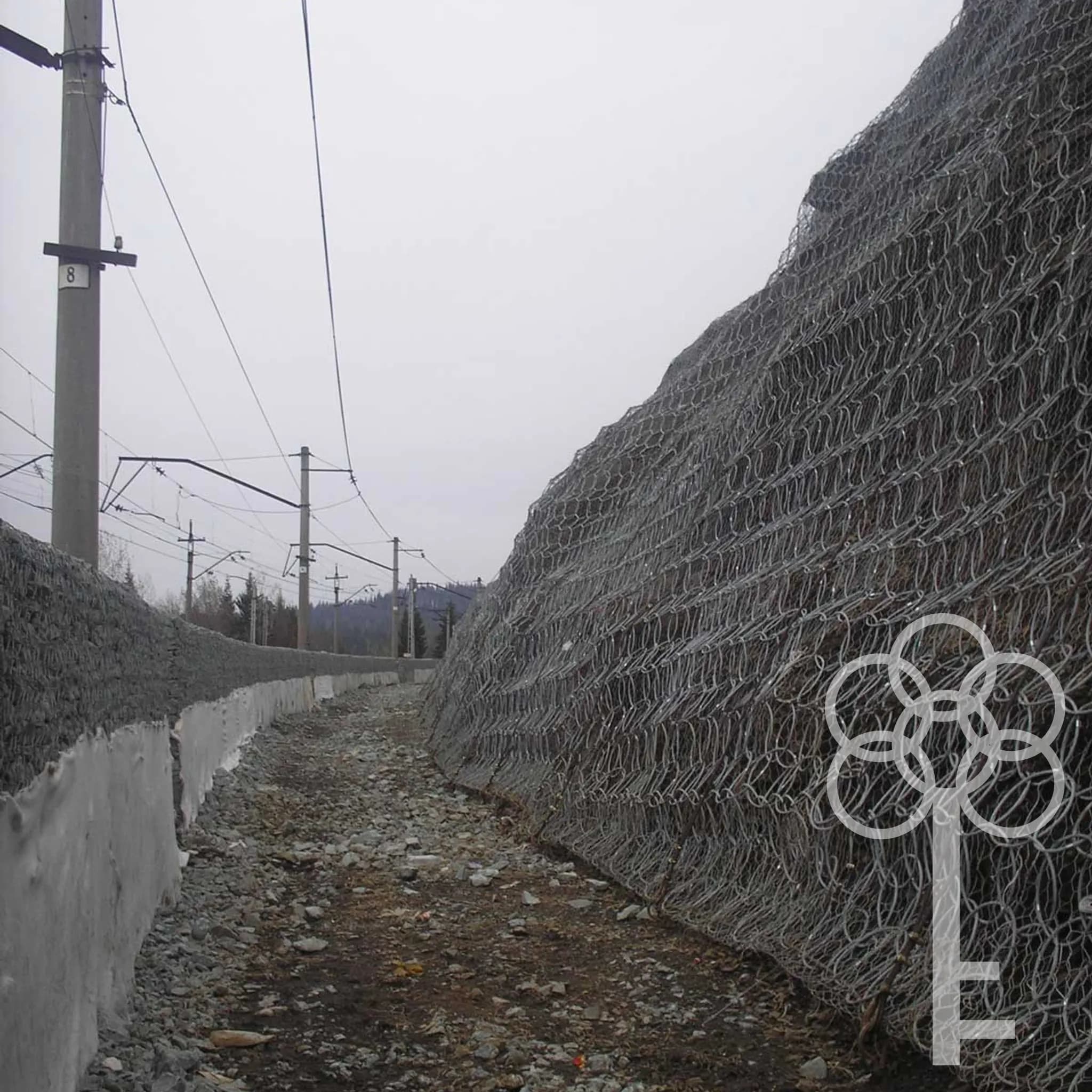

Противокамнепадная завеса подразумевает наличие полосы (либо траншеи) аккумуляции обломочного материала в нижней части склона.

Основной элемент конструкции завесы

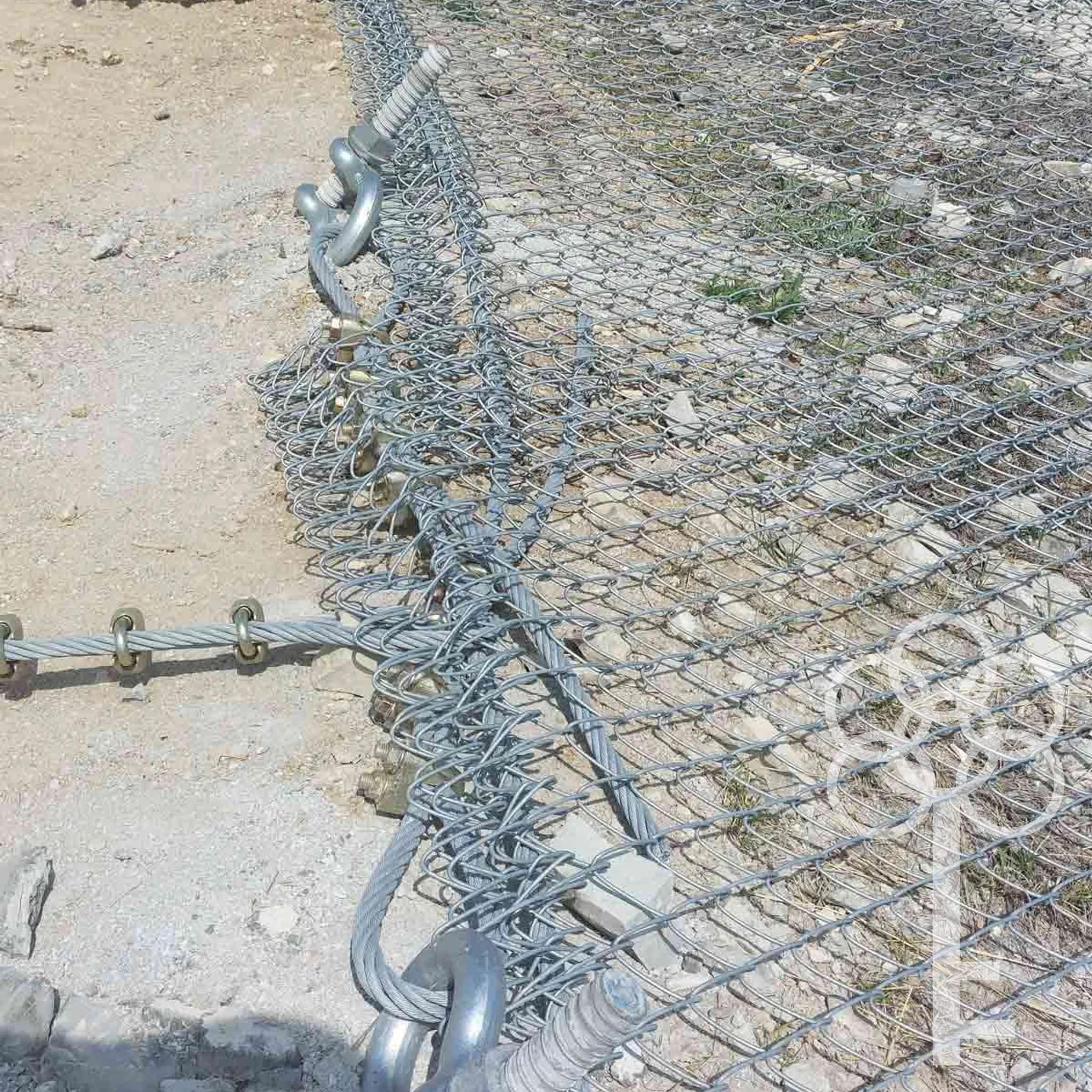

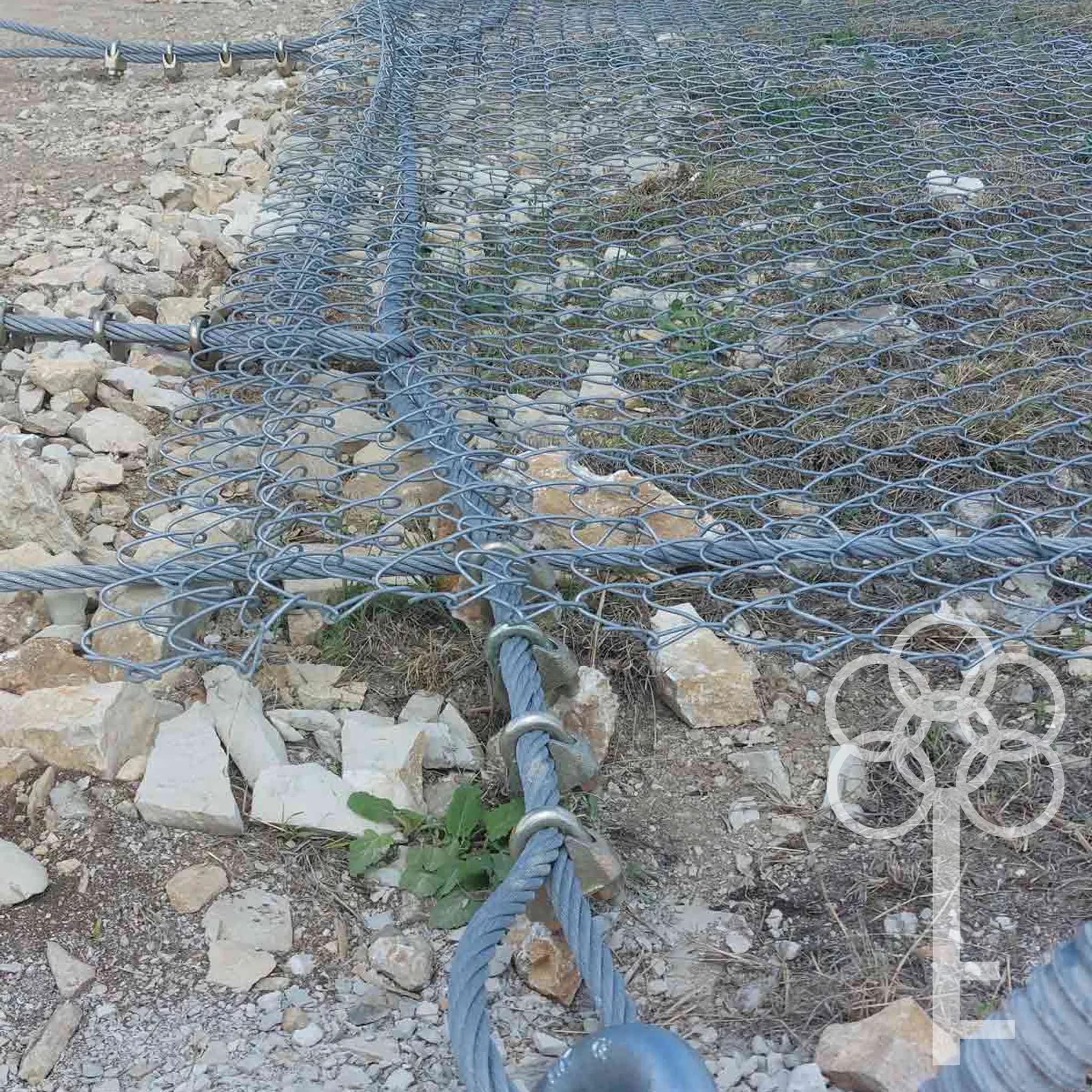

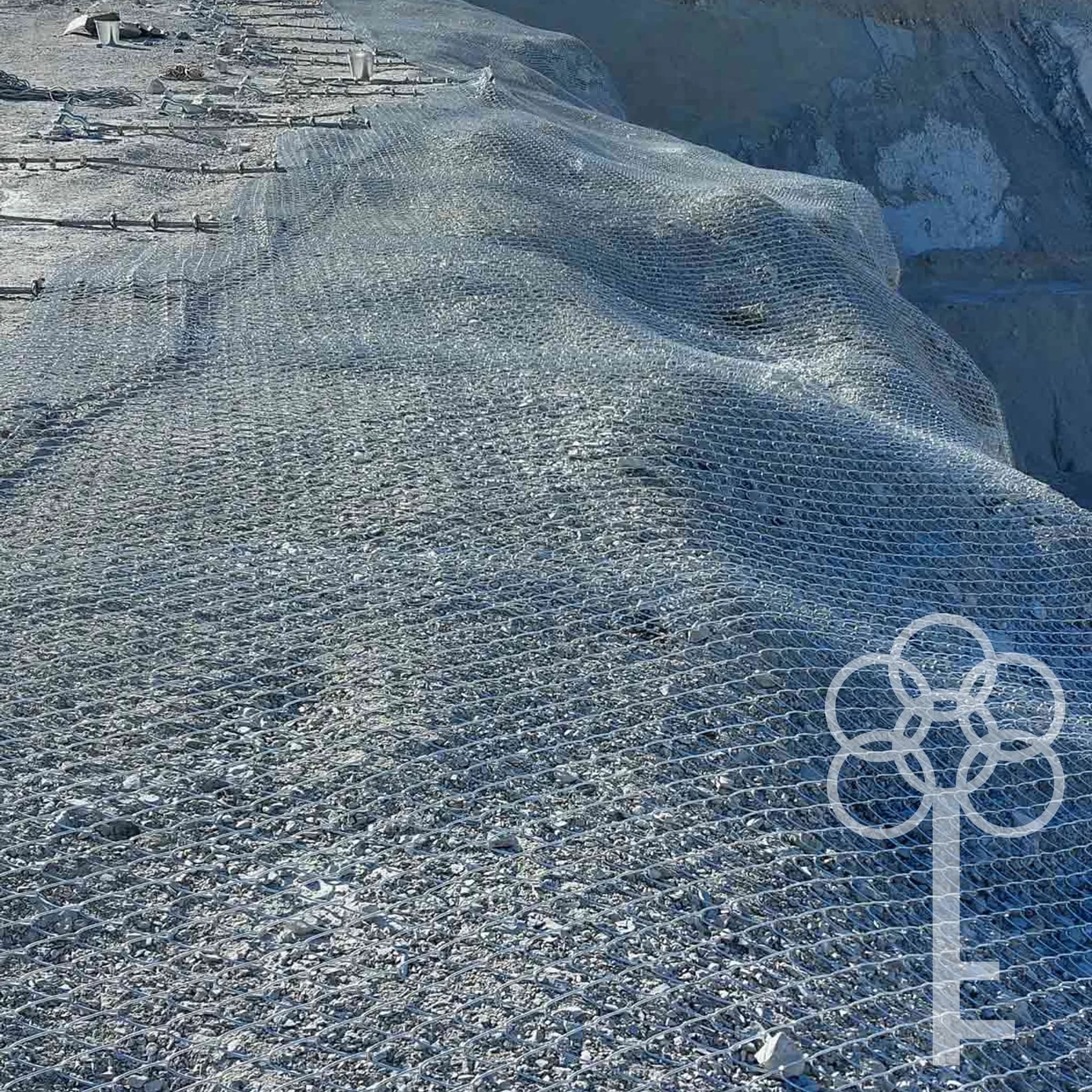

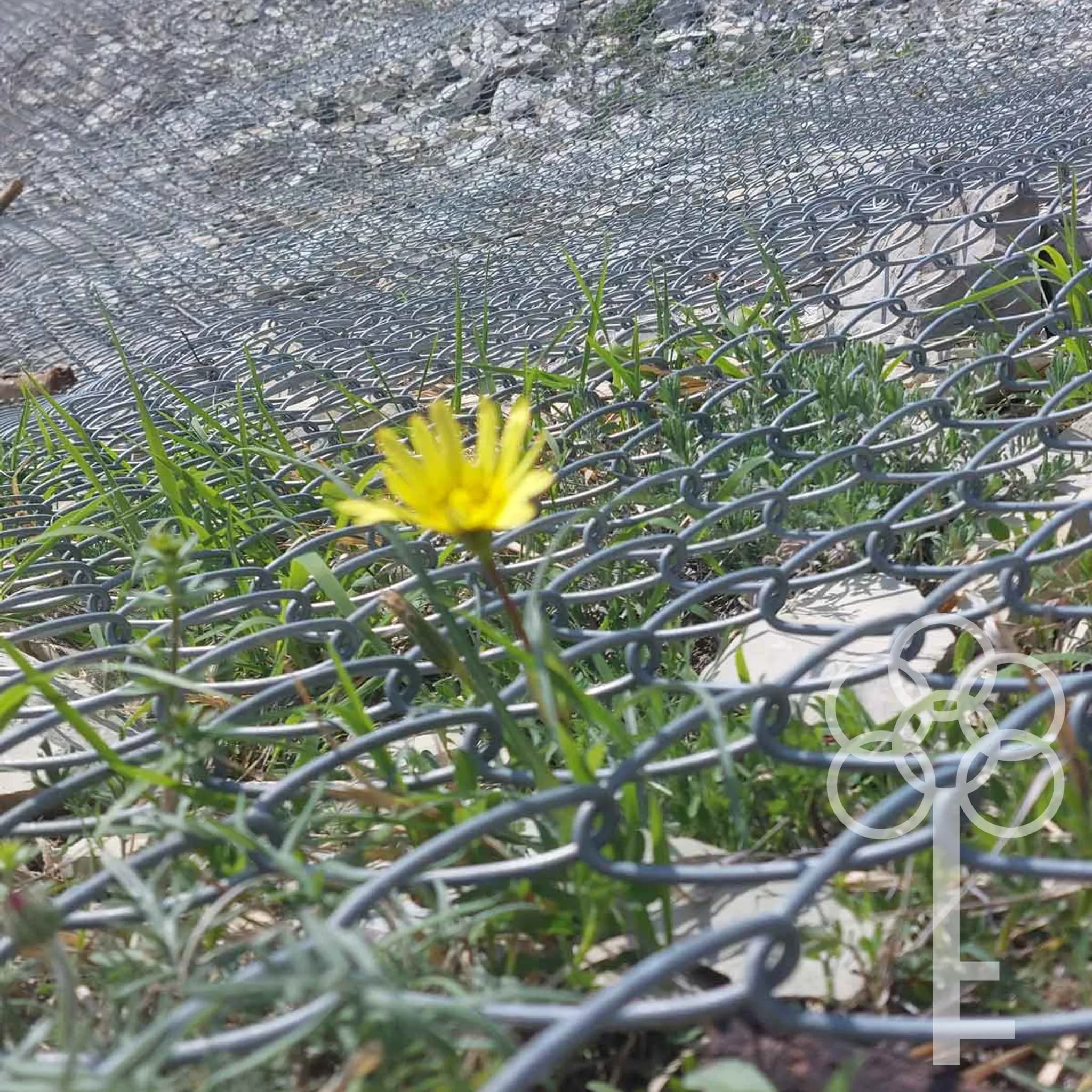

Основным элементом противокамнепадной завесы является стальная сеть с кольцевыми ячейками канатного плетения (кольчужная сеть). Сеть укладывается на склон в полотнах стандартными размерами 3x10м. В зависимости от прочности сети на разрыв смежные полотна сшиваются между собой такелажными скобами соответствующего типоразмера.

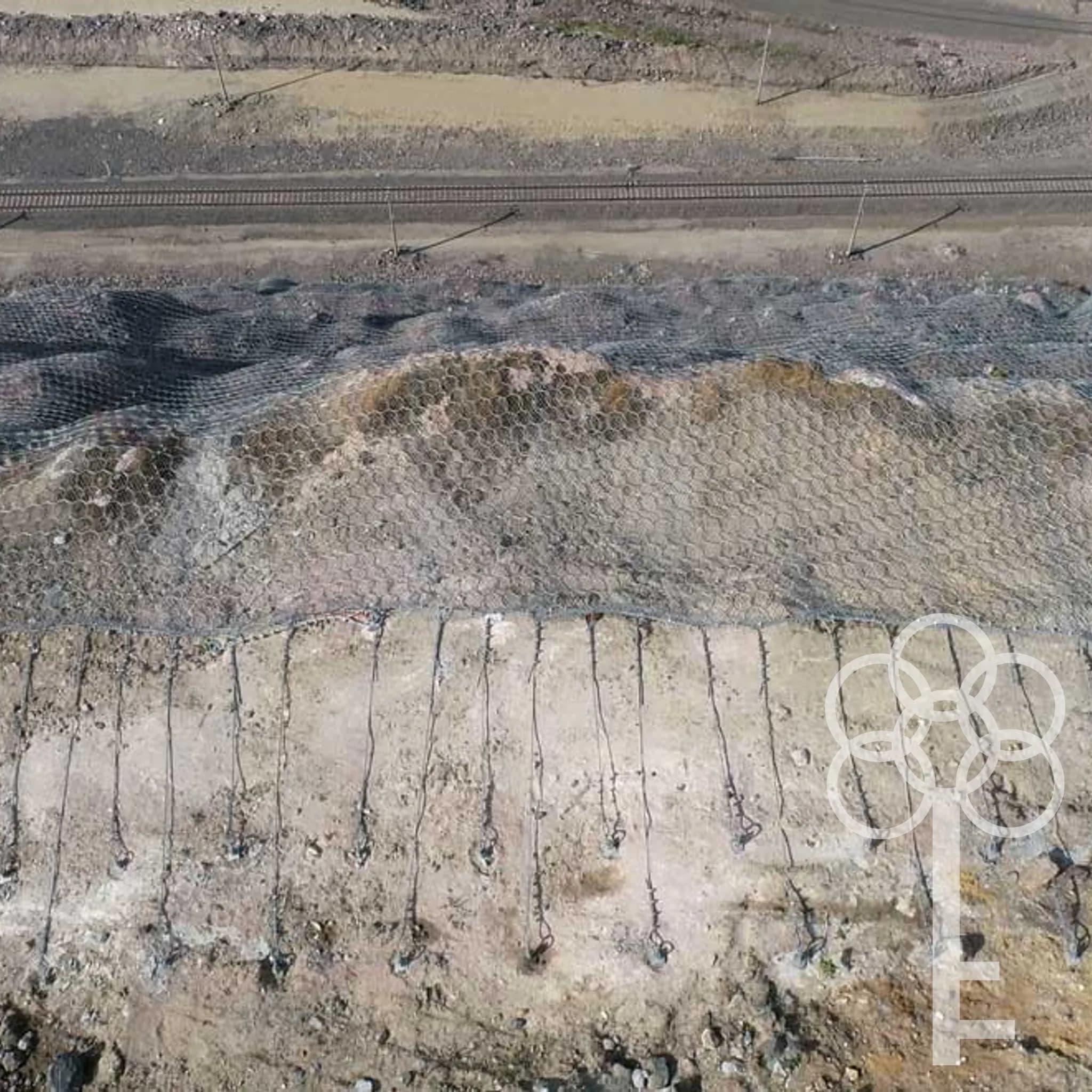

По периметру укрываемого склона противокамнепадная завеса усиливается стальными канатами. В верхней части завеса, как правило, заводится на 1,5-5 м за бровку склона. Несущие грунтовые анкеры располагают при этом за верхней бровкой склона. Длину анкеров принимают с учетом физико-механических свойств грунта и выдергивающих нагрузок. К оголовкам тросовых анкеров сеть крепится с помощью верхнего несущего стального каната.

Нижний край завесы, закрепленный на нижнем контурном канате располагают либо на высоте 1,0-1,5 м над нижней площадкой, расположенной под склоном, либо опускают его на землю. При этом нижний контурный канат (если он предусмотрен) растягивается таким образом, чтобы нижний край завесы имел свободный ход в направлении от склона, но на расстояние не превышающее наибольший из габаритов самого крупного потенциально опасного скального блока на укрываемом склоне.

Дополнительная защита

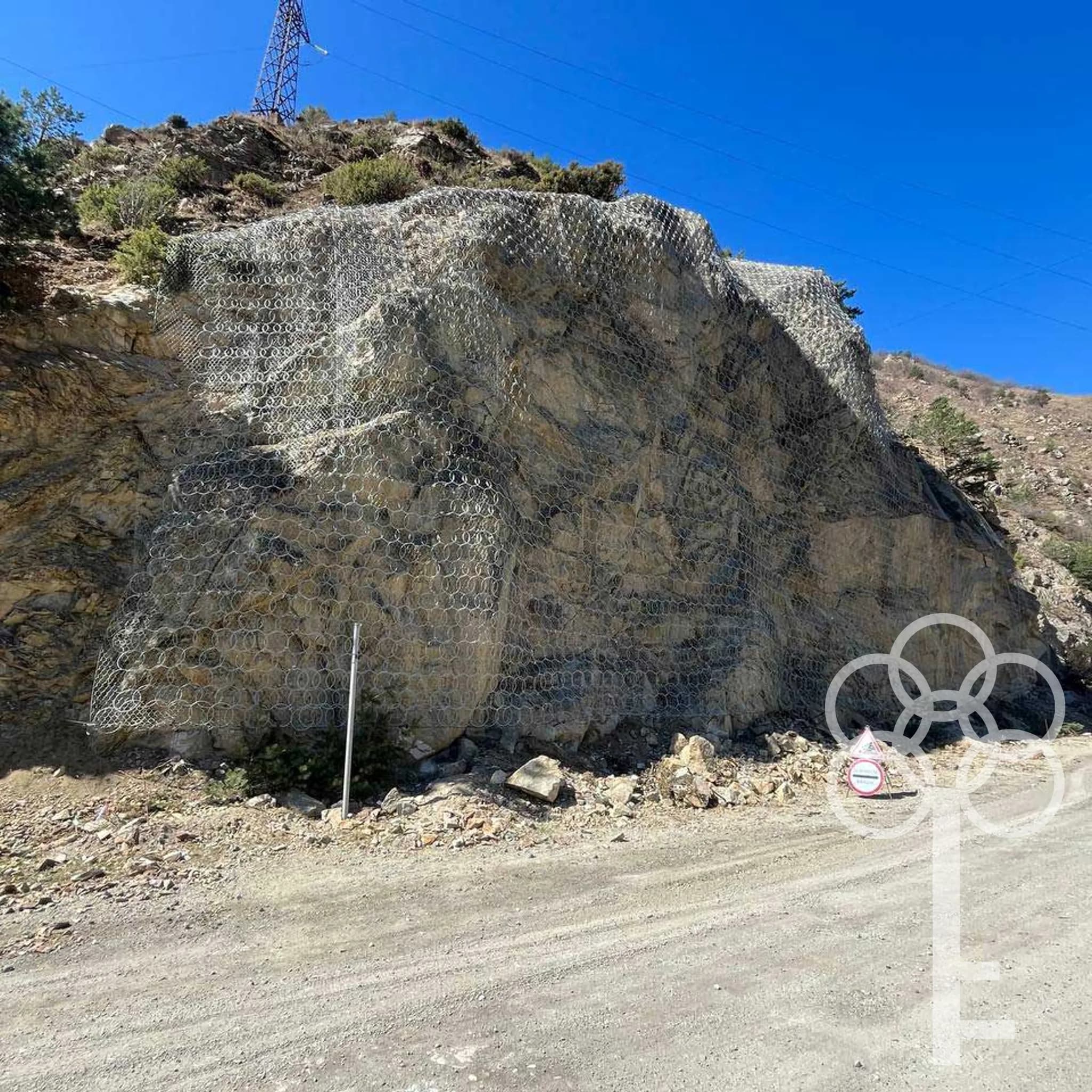

В некоторых случаях наиболее крупные и опасные скальные блоки (при отсутствии возможности их принудительного спуска) дополнительно к кольчужной сети жестко закрепляют на склоне при помощи стальных канатов и стержневых анкеров, формируя удерживающие авоськи вокруг таких блоков и исключая тем самым возможность их обрушения.

Размер ячейки сети

Размер ячейки кольчужной сети подбирается не только исходя из нагрузок возникающих при контакте падающих скальных блоков с поверхностью сети, но и в зависимости от гранулометрического состава крупнообломочных скальных грунтов. Диаметр ячейки сети может быть равным 420, 350 или 250 мм.

В случае если диаметр скальных обломков менее 250 мм, кольчужная сеть может быть дополнена, либо полностью заменена на стальную высокопрочную сеть 2Д-Гео с ромбовидной формой ячейки.

Консультации

Квалифицированные инженеры Гео-Барьер проконсультируют вас по всем вопросам применения и подбора наиболее эффективной конфигурации противокамнепадной завесы для вашего склона, предложат возможные пути оптимизации вашего проекта.

Отличительные черты противокамнепадной завесы

• Универсальность — Применима на скальных склонах любой крутизны независимо от физико-механических свойств грунтов
• Экономия на анкерах — Требует минимального количества тросовых анкеров для закрепления верхнего несущего каната за верхней бровкой склона
• Быстрый монтаж — Не требует предварительной оборки склона, не требуется длительного перекрытия автомобильных и железных дорог, примыкающих к склону

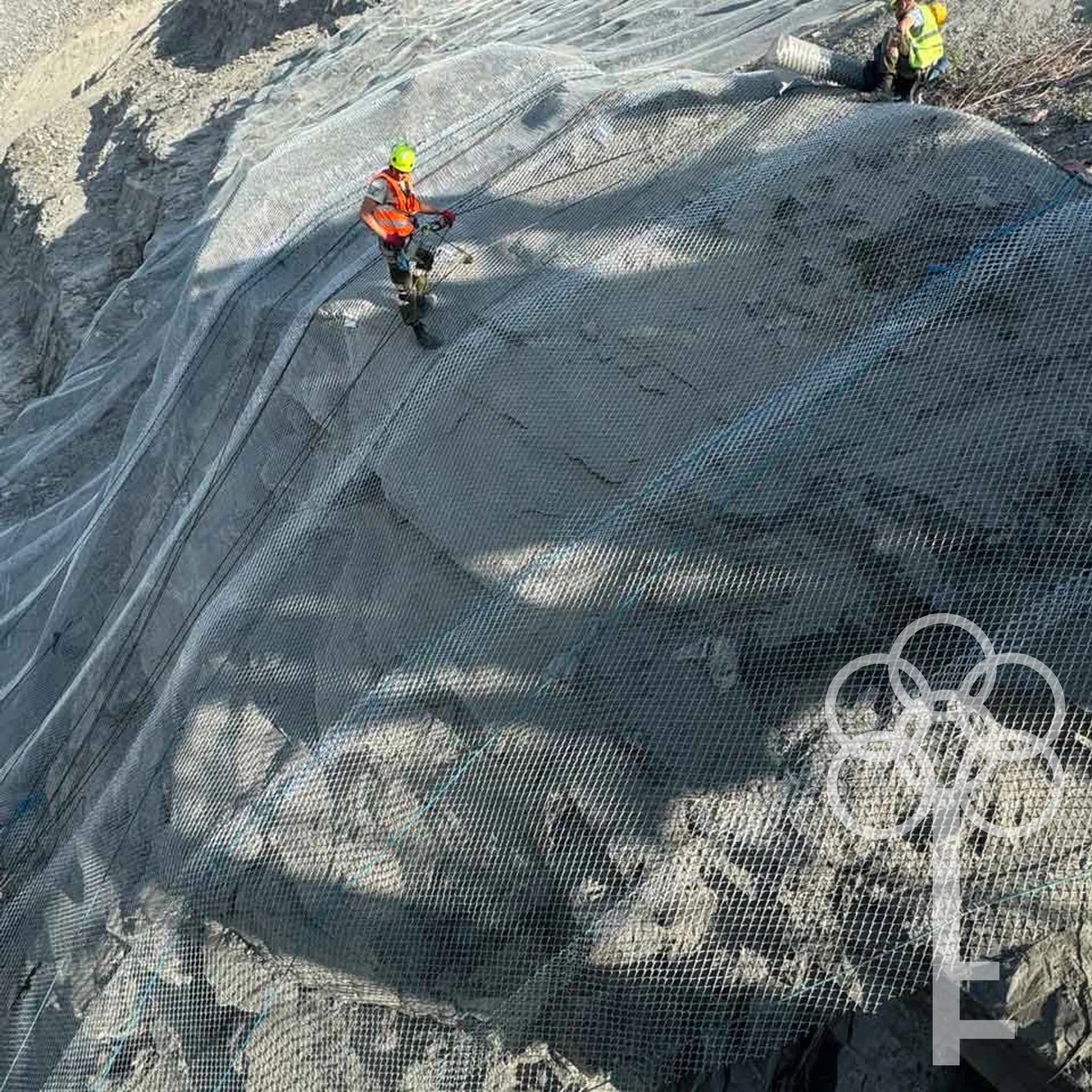

• Безопасный монтаж — Монтируется сверху вниз, при этом монтажники всегда находятся в безопасной от камнепадов зоне
• Без обслуживания — Конструкция противокамнепадной завесы не требует обслуживания
• Удобная очистка — Зону аккумуляции обломочного материала, расположенную в нижней части склона, удобно вычищать механизированным способом. Не требуется спецтехники
• Индивидуальный подбор — Все элементы противокамнепадной завесы подбираются индивидуально под конкретный склон
• Экономия — Широкий выбор сетей с кольцевыми ячейками канатного плетения позволит подобрать экономически наиболее эффективную конфигурацию завесы для вашего проекта
• Расчеты — Возможность расчетов и проектирования конструкции, учета дополнительных нагрузок и внешних факторов
• Надежность — Отсутствие слабых мест в конструкции
• Российское производство — Все материалы, комплектующие и аксессуары противокамнепадной завесы созданы в России на российском оборудовании и из отечественного сырья
