Изыскания для проектирования камнепадных барьеров

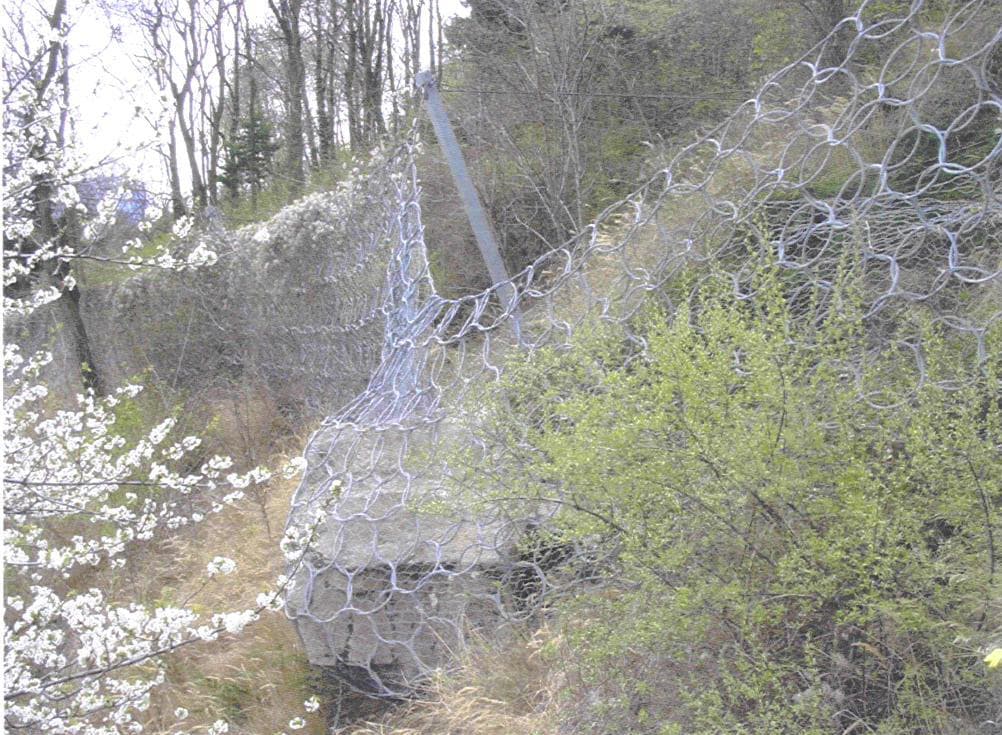

Цена ошибки: почему нельзя выбрать барьер «на глаз» Проектирование динамических противокамнепадных барьеров улавливающего типа — это процесс, не терпящий приблизительных оценок. Выбор энергоемкости и высоты конструкции исключительно по визуальному осмотру склона неминуемо ведет либо к необоснованному перерасходу бюджета (установка избыточно мощной системы), либо к катастрофическому разрушению барьера при первом же серьезном камнепаде.

В основе грамотного проекта и достоверного компьютерного моделирования лежит тщательный сбор полевых данных. Ниже приведен исчерпывающий перечень материалов инженерных изысканий, необходимых для начала проектирования.

1. Топографо-геодезические изыскания и цифровая модель рельефа (ЦМР) Для математического моделирования того, как именно будет падать камень, геотехникам требуется точная 3D-модель склона.

Что необходимо: Цифровая модель рельефа (ЦМР) высокой точности, топографические планы (обычно в масштабе 1:500 или 1:2000) и характерные поперечные профили склона (от зоны потенциального отрыва до защищаемого объекта).

Для чего это нужно: Наличие микрорельефа (уступов, промоин, локальных возвышенностей) критически влияет на траекторию падения. Точная геометрия склона позволяет вычислить зоны разгона блока и точки его отскока, что напрямую определяет место установки барьера. В современной практике для получения этих данных активно применяется лазерное сканирование (LiDAR) с беспилотных аппаратов.

2. Инженерно-геологические характеристики скального массива (источник угрозы) Необходимо четко понимать, «что именно» полетит вниз. Для этого геологи исследуют верхнюю часть склона (зону отрыва).

Что необходимо: Данные о литологическом составе пород, плотности скального грунта, степени его выветрелости и трещиноватости.

Главный параметр: Определение параметров расчетного блока (максимально возможного цельного фрагмента породы, способного оторваться от массива). Проектировщику необходим точный объем (в кубических метрах) и плотность породы, чтобы вычислить массу камня в тоннах.

3. Характеристики грунтов в зоне установки барьера Барьер должен не только поймать камень, но и устоять на месте, передав колоссальную вырывающую нагрузку на грунтовое основание.

Что необходимо: Физико-механические свойства грунтов непосредственно по линии предполагаемой установки барьера.

Для чего это нужно: Несущие стойки и тросовые оттяжки барьера крепятся с помощью глубинных анкеров. Тип грунта (монолитная скала, сильно трещиноватая порода, осыпь или глина) диктует выбор типа анкера (стержневой, канатный, самобурящий), его диаметр, глубину заложения и объем цементационного раствора. Без этих данных невозможно гарантировать, что барьер не вырвет из земли вместе с анкерами при ударе.

4. Кинематические параметры (результат компьютерного моделирования) На базе собранных топографических и геологических данных инженеры проводят симуляцию камнепада в специализированном ПО (например, RocFall). На этом этапе определяются данные, по которым выбирается конкретная модель барьера:

Кинетическая энергия (кДж): Вычисляется по массе блока и его скорости в точке перехвата. Определяет класс энергоемкости барьера (от 500 до 8000 кДж и выше).

Высота отскока (м): Максимальная высота, на которой пролетает блок над поверхностью земли в месте установки барьера. Этот параметр строго диктует полезную высоту улавливающей сети (от 2 до 8 метров).

Вывод Выбор, моделирование и проектирование противокамнепадных барьеров — это комплексная инженерная задача. Только наличие актуальной ЦМР, точных данных о массе расчетного блока и физико-механических свойствах грунта позволяет разработать систему, которая гарантированно защитит инфраструктуру и жизнь людей. Экономия на предпроектных изысканиях в геотехнике недопустима, так как именно качественные исходные данные являются фундаментом надежной инженерной защиты.
